DIP后焊加工的PCBA外观目检

2024-07-11 新飞佳科技 1023

在电子制造业的精密流程中,DIP后焊加工是确保电路板功能完整性的关键步骤之一。紧随其后的,是PCBA外观目检这一重要环节,它是生产线上的一道细致筛查,旨在发现并纠正可能存在的任何细微瑕疵。这一过程不仅关乎产品的外观美观,更直接关系到其电气性能与长期可靠性。质检人员以专业的眼光和严谨的态度,对DIP元件的焊接质量、元件外观、位置与极性、板面清洁度以及标识与标签等方面进行全面检查,确保每一件产品都能达到既定的质量标准,为消费者提供值得信赖的电子产品。

一、外观目检的内容

1.焊点质量:

检查焊点是否饱满、光滑,无漏焊、虚焊、连锡等现象。焊锡应充分润湿焊盘和引脚,形成稳定的电气连接。

确保焊点的高度和形状符合标准要求,焊锡的垂直填充需达到孔深度的75%以上,焊接面引脚和孔壁润湿至少270°。

焊锡对通孔和非支撑孔焊盘的覆盖面积需达到75%以上,表面应光滑无裂纹、针孔、夹渣等缺陷。

2.元件外观:

检查DIP元件的外壳是否平整,无凹凸、破损或裂纹。外壳颜色应均匀,无明显的色差或色斑。

检查元件引脚是否完整无损,无弯曲、变形或断裂现象。引脚应与封装外壳垂直,无明显偏斜。

确保元件表面无污渍、脏污或异物附着,保持清洁状态。

3.元件位置与极性:

验证DIP元件是否准确安装在预定的位置上,与电路板的布局图一致。

检查极性元件(如二极管、电解电容等)的极性是否正确,避免极性错误导致的电路故障。

4.板面清洁度:

检查电路板表面是否干净,无多余的焊锡渣、胶渍或异物残留。这些残留物可能会影响电路板的电气性能和可靠性。

5.标识与标签:

核对电路板上的标识和标签是否清晰、准确,与产品规格相符。这有助于产品的追溯和管理。

二、外观目检的方式

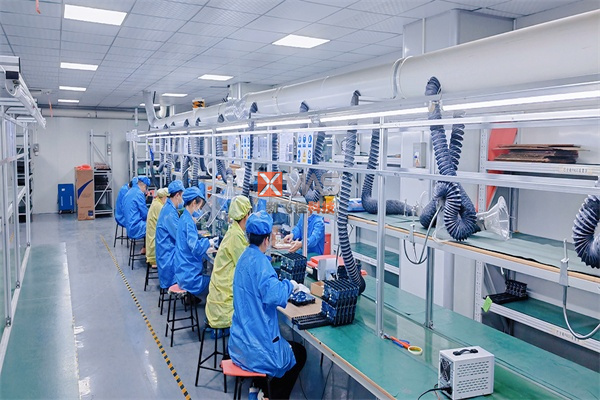

1.人工目视检查:

使用放大镜或显微镜等辅助工具,对DIP元件和焊点进行细致入微的检查。质检人员需具备丰富的经验和敏锐的观察力,以发现潜在的缺陷和问题。

2.自动化视觉检测系统:

一些企业引入了自动化视觉检测系统(AVI),通过高分辨率相机和智能算法来辅助外观目检工作。这种系统能够快速、准确地识别出焊点缺陷、元件错位等问题,提高检测效率和准确性。

三、外观目检的目的

DIP后焊加工的外观目检旨在发现并剔除生产过程中的不良品,防止其流入下一道工序或最终市场。这有助于保障产品的整体质量,提升客户满意度,并维护企业的品牌形象。同时,通过持续的目检反馈,企业还可以不断优化生产工艺,提升生产效率和良品率。

四、外观目检与智能设备目检的区别

虽然智能设备目检在效率、精度和一致性方面具有显著优势,但人工目检在某些方面仍具有不可替代性。智能设备可能受限于算法和硬件的局限性,难以识别某些复杂的缺陷或异常情况;而人类视觉系统则具有更强的灵活性和判断力,能够更好地应对各种复杂情况。因此,在实际生产中,通常会结合人工目检和智能设备目检的优势,共同确保DIP后焊加工的PCBA电路板焊接质量。
